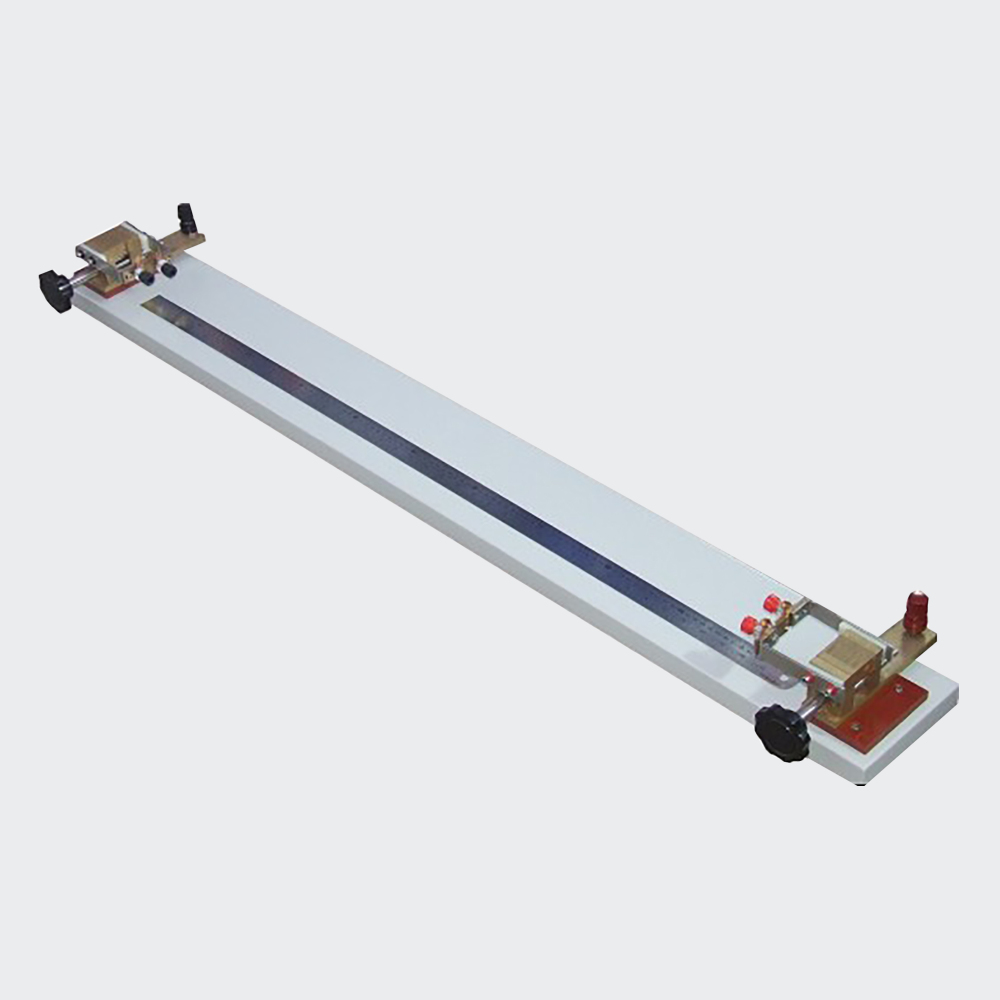

DQ-2型电桥夹具

型号:DQ-2

品牌: 博飞电子

供货期:七个工作日

保质期::一年

全国咨询服务热线:0371-60307221

产品手册浏览PDF 产品手册下载ZIP

  • 产品介绍
  • 产品参数

一、        概念

DQ-Ⅰ、Ⅱ型电桥夹具是为了测试裸圆铜、铝线电阻率而设计的专用设备,它于QJ36QJ44QJ57等电桥配套使用、用于CB3048-85《电线电缆电气性能试验方法》中规定的各种圆铜、铝线的电阻测试。

本设备采用喷漆底板,结构合理,使用方便。

二、        技术性能

适用范围;各种电桥。主要适用于QJ19QJ36QJ44QJ57

电流端子、电压端子间距:60mm

电流夹具钳口有效长度:1000mm

最大试样截面:300mm2

三、        使用方法

1、            根据所购电桥安装示意图安装。

2、            使用前应向当地计量部门进行长度计量。

3、            定期校验两测量钳口之间隔,保证测量参数的精度。

四、        注意事项

1、            夹具于夹具之间通过环氧树脂板绝缘,不应有导电物体附上使之导通,而影响测量数据。

2、            连接线接线柱应牢固旋合,避免接触电阻增大影响测试精度。

3、            钳口与接线柱应避免与油污接触,影响测试结果。

4、            夹具、电桥应保持清洁,经常擦试保养。
