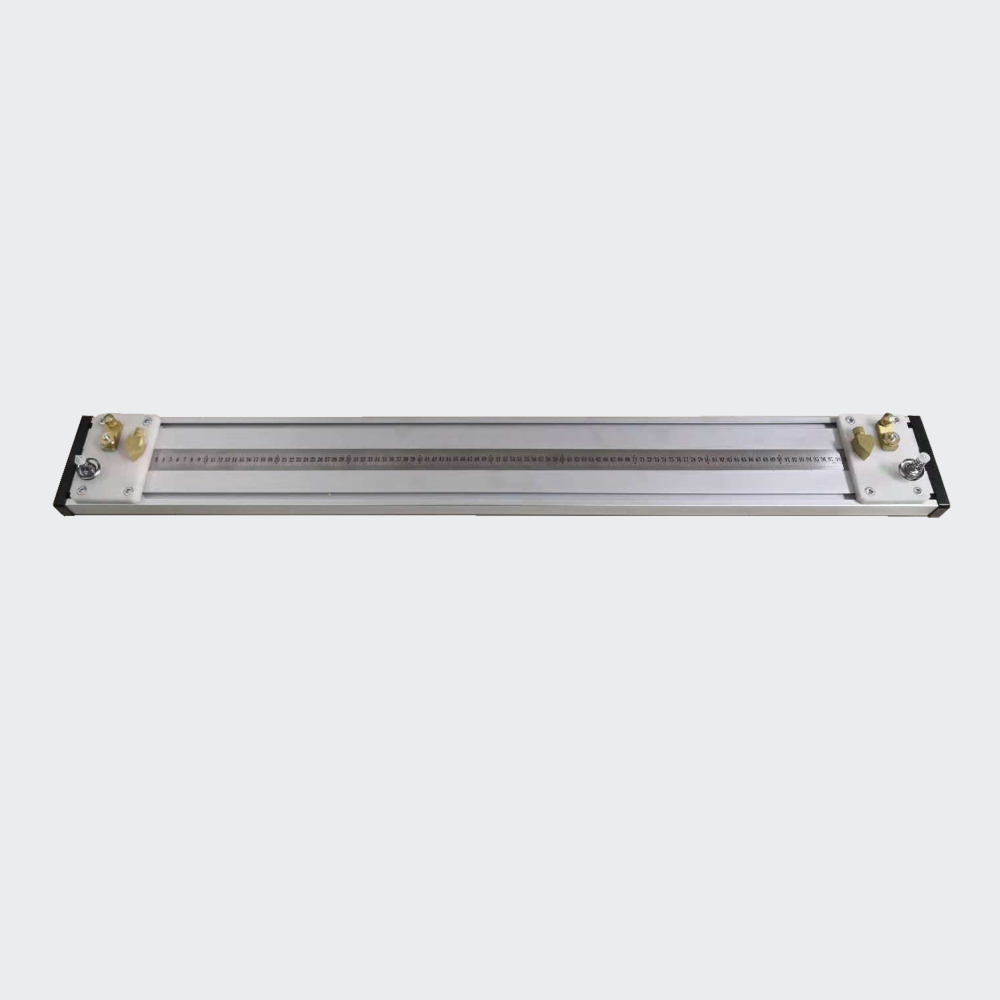

DQ-F型毛丝导体电阻夹具

型号:DQ-F

品牌: 博飞电子

供货期:七个工作日

保质期::一年

全国咨询服务热线:0371-60307221

产品手册浏览PDF 产品手册下载ZIP

  • 产品介绍
  • 产品参数

DQ-F型毛丝导体电阻夹具是测量单丝导体直流电阻的配套设备。可与QJ36QJ57等多种双臂电桥、数字电桥配合使用测量毛丝导体的电阻值。满足GB/T3048电性能试验方法标准要求。底板采用铝合金型材独立电流端圆柱槽和电压测试端刀刃口以及张力器设计;其性能指标及技术参数均符合相关的国家标准要求。

功能特点

Ø         独特的电流端圆柱槽设计,将被测线绕至圆柱的槽内,能保证与试样良好的接触。

Ø         导线拉紧方式采用张力器,松紧适度,张力可调,避免断丝,提高测量效率。

Ø         电压端刀刃口能有效的保证测试线的距离,有效的电阻值精度。

Ø         夹具的电流端和电压端采用纯铜,有足够的机械强度,接触热电势不大。

Ø        该夹具用于0-0.5mm铜丝线、铝丝线、电磁线、合金丝线等圆形线导体电阻和电阻率测量。


主要技术参数

Ø        电流端形状:圆柱槽型

Ø        电压端形状:刀刃口状

Ø        测量导线长度:1000mm

Ø        可测试样直径:0 - 0.5mm
